Trumpf TruLaser Cell 5030
3D-

Laserschneidmaschine mit:

Verfahrbereich der Achsen:
Verfahrbereich der X-Achse 3000 mm
Verfahrbereich Y-Achse 1500 mm
Verfahrbereich der Z-Achse 700 mm
Verfahrbereich der B-Achse ± 135°
Verfahrbereich der C-Achse n x 360°

Maximale Werkstückgröße

Max. Werkstückgröße in X-Richtung 2540 mm
max. Werkstückgröße in Y-Richtung 1040 mm
max. Werkstückgröße in Z-Richtung 470 mm

Anschläge positionieren
Ortungsgenauigkeit
der linearen Achsen (X, Y, Z) 0,08 mm

Positioniergenauigkeit der Rundachsen (B) 0,015°

Maximale Laserleistung 4000W

Trumpf TruBend 7050

Abkantpresse mit:
500 kN Quetschkraft
Länge der Biegung 1530 mm
1305 mm freier Standplatz für die Montage
Höhe 385 mm
ein Entladeabstand von 250 mm

FANUC ARC Mate 100iC / 8L

Schweissroboter mit MIGATRONIC Sigma Select ROBO 400 mit Stromversorgung
Bereich:
6 Achsen
Nutzlast 8 kg
Reichweite 2028 mm
Wiederholbarkeit ±0,08 mm

ROMER Absolute ARM 8330-7 mit Laserscanner AS1

3D-Messarm mit:
3480 mm Messbereich
Längenmessfehler von 78 µm
Abtastgenauigkeit von 82 µm
Abtastgeschwindigkeit 1 200 000 Punkte/s
POLYWORKS Messsoftware
(der Messbereich kann mit der Methode der "Sprungmessung" multipliziert werden)

DYNOBEND CB 60

Biegemaschine für Voll- und Hohlprofile mit folgendem Arbeitsbereich:

Ausmessung der biegenden Teile von Ø 6 mm bis Ø 62x5 mm

Einrollen bis Ø 50x3 mm

Biegewinkel bis 200°

Genauigkeit des Biegewinkels ±0,1°

Drehung im Raum 360°

Biegemoment bis 14 000 Nm

2x PEDRAZZOLI BEND MASTER 42

CNC Biegemaschine für Voll- und Hohlprofile mit folgendem Arbeitsbereich:

Ausmessung der biegenden Teile von Ø 8 mm bis Ø 42x2,5 mm

Einrollen bis Ø 32x2 mm

Biegewinkel bis 187°

Genauigkeit des Biegewinkels ±0,1°

Genauigkeit der Lage der Biegestelle ±0,1 mm

Drehung im Raum 360°

nutzbare Rohrlänge bis 4 200 mm

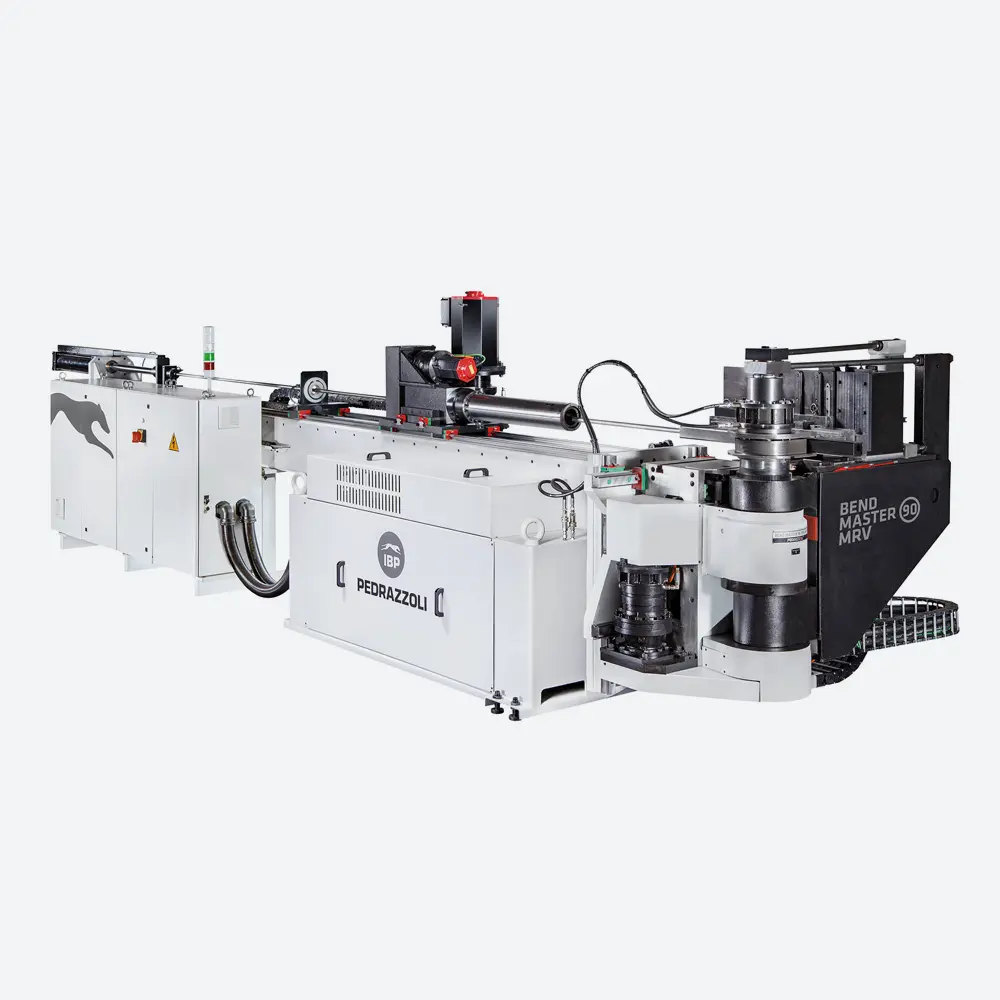

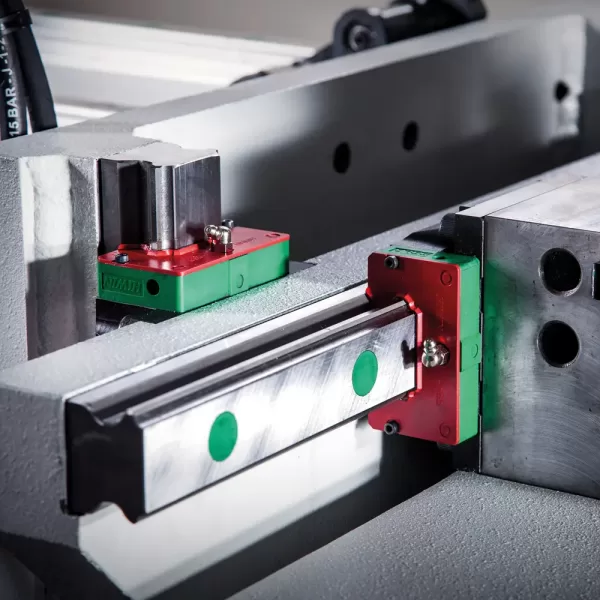

PEDRAZZOLI BEND MASTER 90 IMS

Biegemaschine für Voll- und Hohlprofile mit folgendem Arbeitsbereich:

Ausmessung der biegenden Teile von Ø 20 mm bis do Ø 90x4 mm

Biegewinkel bis 187°

Genauigkeit des Biegewinkels ±0,1°

Genauigkeit der Lage der Biegestelle ±0,1 mm

Drehung im Raum 360°

OMCG 20W6

CNC Biegemaschine für Drähte mit folgendem Arbeitsbereich:

Ausmessung der biegenden Teile von Ø 2 mm bis Ø 6,5 mm

Genauigkeit des Biegewinkels ±0,1 mm

Drehung im Raum 360°

Festigkeit des Werkstoffs bis 600 MPa bei max. Durchmesser

Adige TWINCUT + ST660 + MT200 + RT711

Die automatische Trenn- und Bürstenanlage mit Druckluftreinigung, ergänzt durch Lasermessung und Sammeleinrichtung, ermöglicht das Schneiden von

Voll-sowie Hohlprofilen im folgenden Umfang:

1-Rohr-Trennung:

Rundprofil, Stahl, mit einem Durchmesser von
8 mm bis 80 mm

Vierkantprofil, Stahl, von
10 mm bis 70 mm

Flachstahl von 15 x 10 mm bis 70 x 80 mm

2-Rohr-Trennung:

Rundprofil, Stahl, mit einem Durchmesser von
8 mm bis 45 mm

Vierkantprofil, Stahl, von 12 mm bis 45 mm

Flachstahl von 15 x 10 mm bis 45 x 40 mm

SELF BROWN LT-10 + MCL-102

Automatische Trenn- und Bürstenanlage mit Druckluftreinigung, Trennen von Voll- und Hohlprofile in folgendem Bereich möglich:

Rundprofil Stahl von Ø 8 mm bis Ø 102 mm

Rundprofil Nichteisenmetalle von Ø 8 mm bis Ø 30 mm

Vierkant-Profil Stahl von 10 mm bis 75 mm

Flachstahl von 15x10 mm bis 100x60 mm

ROHBI + RASAPLAN NN-C

Automatische Trenn- und Bürstenanlage mit Druckluftreinigung, Trennen von Voll- und Hohlprofile in folgendem Bereich möglich:

Rundprofil Nichteisenmetalle von Ø 6 mm bis Ø 45 mm

BROWN 425M CNC

automatische Horizontalsäge, Schneiden und Zuschneiden von Voll- und Hohlprofilen, geformten Halbfabrikaten aus Eisen- und Nichteisenprofilen in folgendem Bereich möglich:

alle Profile von 2 mm bis 70 mm

 FANUC ARCMate 120 iB/10L

 Schweißautomat mit Quelle MIGATRONIC FLEX 4000 mit folgendem Bereich:

Anzahl der Achsen 6, Nutzbelastung 10 kg

Reichweite 1.885 mm

Wiederholbarkeit ±0,1 mm

OTC DAIHEN Almega EX-V6

Schweißautomat mit Quelle OTC CVPA S350 mit folgendem Bereich:

Anzahl der Achen 6

Nutzbelastung 6 kg

Reichweite 1.402 mm

Wiederholbarkeit ±0,08 mm

ROMER Absolute ARM 7330

3D Messarm:

Messbereich 3.000 mm

räumliche Genauigkeit ±0,075 mm

Wiederholbarkeit des Punkts ±0,059 mm

Messsoftware DOCS und POLYWORKS

(der Messbereich kann durch die "sprungartige" Messmethode vervielfacht werden)

Pulverkabinen DATEL mit folgendem Arbeitsraum:

Breite 2.600 mm

Höhe 1.400 mm

Tiefe 1.820 mm

Gasofen DATEL mit folgendem Arbeitsraum:

Breite 1.500 mm

Höhe 1.860 mm

Tiefe 3.800 mm

2x LEN 25A / LEN 25C / LEN 25CA

Exzenterpressen mit folgendem Arbeitsbereich:

Kraft 250 kN

Tischlänge 450 mm

Tischbreite 320 mm

LEN 63C

Exzenterpresse mit folgendem Arbeitsbereich:

Kraft 630 kN

Tischlänge 800 mm

Tischbreite 630 mm

LEN 100A

Exzenterpresse mit folgendem Arbeitsbereich:

Kraft 1.000 kN

Tischlänge 900 mm

Tischbreite 630 mm

STERN BROWN 40

Hydraulische Umformmaschine (Reduziermaschine) mit folgendem Arbeitsbereich:

max. reduziertes Profil Ø 40x2 mm, max. Länge der Reduktion 100 mm

max. Schrittlänge des Werkzeugs 120 mm

max. Umformkraft 82,5 kN
